吹付工
制作:(株)日さく

1.吹付工の概要
吹付工は、風化・浸食されやすい自然斜面(崖)や法面にコンクリート等を吹付ける工法で、斜面を風化・浸食から守り、小崩壊や落石を防止するために施工する。吹付工は、吹付け材料を崖や法面に吹き付ける工法であり一般的には抑止力はなく、あくまで斜面が自立安定していることが前提である。

 吹付工は、吹き付ける材料や施工方法による分類される。

1.1 吹付材料による分類

吹き付ける材料により、以下のような工法に分類されるが、一般的にはモルタル吹付工やコンクリート吹付工を指す場合が多い。また、厚層基材吹付工などは一般に植生工あるいは緑化工と呼ぶ場合が多い。

     客土吹付工

     厚層基材吹付工

     モルタル吹付工

     コンクリート吹付工

  など

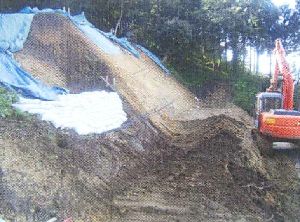

 厚層基材吹付工(アンカー付き):吹付前       厚層基材吹付工(アンカー付き):吹付後







厚層基材吹付工(一部法枠工有):最下段は吹付前、下から2段目の暗褐色部は吹付直後)






           モルタル吹付工(既設モルタル吹付の補修の例)





1.2.モルタル・コンクリート吹付工の施工方法による分類
 施工方法による分類には、湿式工法、乾式工法があり、いずれもモルタルやコンクリートを吹き付ける。
 湿式工法は、吹き付ける材料をあらかじめミキサーで混練りし、圧縮空気で吹き付ける工法である。湿式工法では、材料の混合比を管理しやすく、粉塵やリバウンドが少ない長所があるが、圧送距離が短くなる等の短所がある。
 乾式工法は、セメントと骨材をミキサーで空練りし、吹付機にて圧送して先端ノズル付近で混合水を合流させ、空練り材料と混合させながら施工面に吹き付けられる。圧送距離が湿式より長くなる長所がある反面、粉塵が多くなることや水セメント比の管理が難しい等の短所がある。

2.吹付工の施工

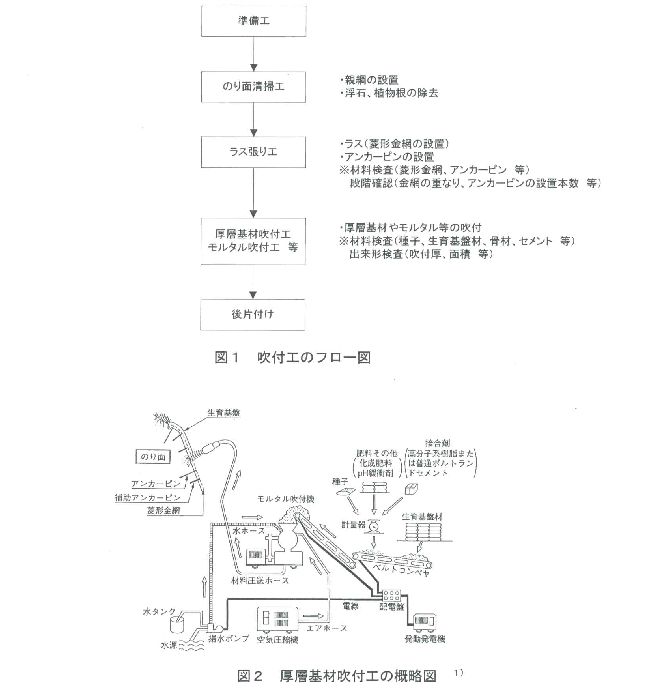

 吹付工の施工は一般的には以下のような流れで行う。

3.施工上の留意点


吹付工の施工管理は以下の項目について確認することが一般的である。

        吹き付け厚

     吹付材料の配合

     補強金網の重なり、端部の処理

     アンカーピン、補助アンカーピンの規格、本数

     水抜孔の頻度や位置 等

    また、吹き付け施工するにあたり、以下の事項について留意する必要がある。

@   のり面の清掃

 斜面と吹き付け材料が密着するように、草根、切り株や浮石を入念に取り除く。また清掃時にこれらが落下して事故とならないように配慮する。

A   湧水処理

 湧水箇所はドレンマットで養生するとともに水抜きパイプを設ける。水抜きパイプは〜4m2を目安に設置する。

B

 モルタル吹付やコンクリート吹付は急速な乾燥や凍結に対して弱いので、強風時や降雨時および低温時には施工しない。

〈参考文献〉

1) のり面緑化技術 −厚層基材吹付工−:日本法面緑化技術協会編,平成173月,(株)山海堂

2)最新 斜面・土留め技術総覧:最新斜面・土留め技術総覧編集委員会編,1991<年年8
   (株)産業技術サービスセンター

3) 新・斜面崩壊防止工事の設計と実例 −急傾斜地崩壊防止工事技術指針−:国土交通省河川局砂防部監修,平成19年9月,(社)全国治水砂防協会
